一、报警控制主机功能及参数

²       接收标准信号：4-20mA，二线或三线制探头均可，可为探头提供24V供电；

²       可选1,2,4,8四种通道数的主机：每通道接一个探头，定货时说明通道数；

²       报警点及全部参数可按键设定；

²       每个通道带有两个报警输出；开关量无源触点输出220VAC，2A

²       可设定低限、高限二级报警，或上限、下限报警，具延时报警功能（部分型号）；

²       主机可以对检测探头的数据进行修正，可远程调零点；

²       可选RS485/232通讯功能，并进行实时监控和通讯。

²       工作电压  220V AC

²       温度范围：0~70℃

²       湿度范围：10~90% RH(非凝结)

²       精    度：0.2%F.s（单通道为：0.5%F.s）

²       安装方式：壁挂式安装

²       重    量：约1.2 kg（单/双通道）

²       外形尺寸：200X200X80mm

二、可燃气体探头功能参数

工作原理	催化燃烧
检测气体	可燃气体
检测范围	0-100%LEL
最大功耗	120mA
输出信号	4-20mA标准信号输出
连接电缆	3芯屏蔽电缆
检测精度	±5%
零 漂 移	＜0.5%F.S./月
反应时间	<30s
防爆等级	Ex d IIC T6
防护等级	IP66
工作电源	24V DC 可由主机提供
传感器寿命	3年
尺    寸	壳体直径105mm
重    量	950g
产    地	北京
型    号	CGD-I-1EX



三、使用说明

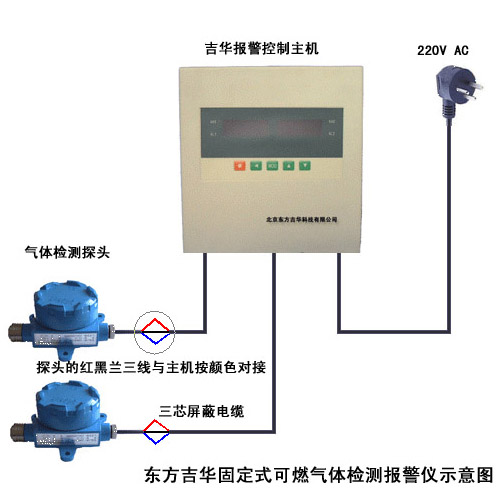

    将可燃气体检测探头安装于需要监测的地点，可以多点监控，通过三芯屏蔽电缆接入主机，接线时按说明书或示意图中说明，按颜色对接即可。主机安装于中控室等安全场合，根据需要安装声光报警器、排风扇等设备。当可燃性气体浓度超出预设报警点时，系统发出声光报警，同时启动排风扇等设备。

       一般在设备出厂时，量程、报警点等全部参数都已经按用户要求或相关标准设置完毕，用户在固定和接线之后，即可通电测试。

        注：1、现场可配带数字显示的可燃气体检测探头或进口的可燃气体检测探头。

             2、有总线制和多线制两种。
