【商品说明】

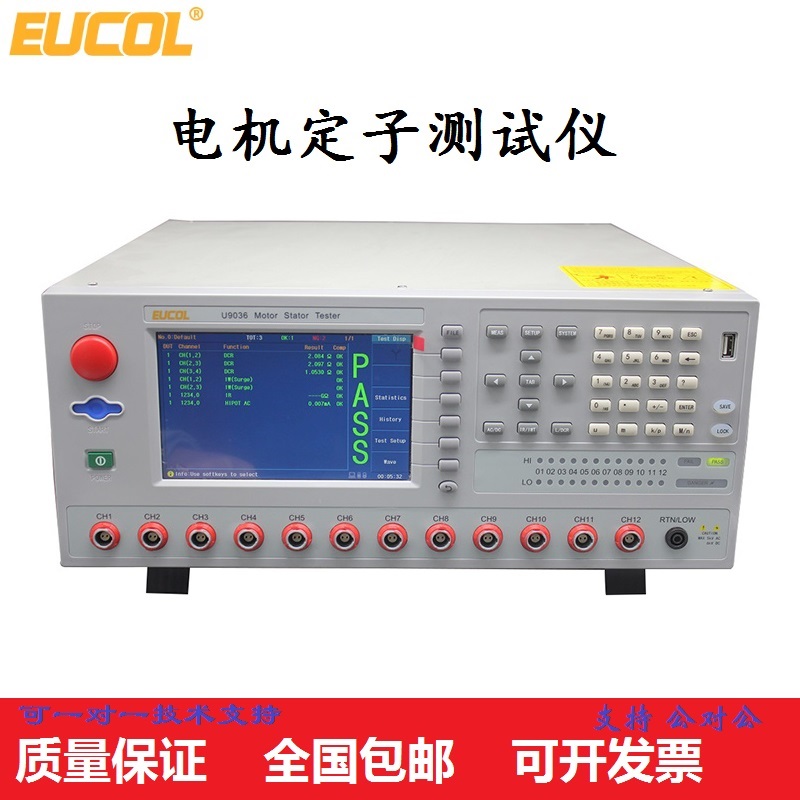

U9036 绕线元件电气安规综合测试仪

产品概述：
测试功能： 直流电阻，层间短路，耐压测试，绝缘测试和电感测试
测试通道： 4 - 12通道可选
电阻范围： 0.1mΩ - 20kΩ
耐压测试：ACW 5kV/30mA，DCW 6kV/10mA
绝缘电阻范围：1MΩ - 10GΩ
层间短路： 100V - 5000V

性能能特点

■ 高分辨率：800*480，7英寸TFT LCD显示
■ 多功能，六合一：交流耐压，直流耐压，绝缘电阻，层间短路，直流电阻，电感
■ 可任意编程的多通道扫描测试技术
■ 电阻电感四线测量技术，准确可靠
■ 快速接触检查功能，实现测试夹具的快速检测
■ 新型切换测量电路结构，六大功能高速切换
■ 大功率AC耐压设计，符合UL1004-1电机测试标准
■ 丰富全面的通讯接口：RS232，USB HOST、USB Device，HANDLER，PLC
■ 支持U盘升级，可快速保存测试数据至U盘
■ 参数即时保存，关机不丢失

简介

U9036 绕线元件综合测试仪是目前市场上最新型的智能综合测试仪，功能全面。配备4~12个独立通道和1个耐压绝缘测试回路通道，可以实现直流电阻，电感，绝缘电阻，交直流耐压以及层间短路测试功能，可满足绕线元件的高效多参数组合测试的需要。精致的外观;全新的中英文操作界面，人性化的快捷按键和数字键盘，让输入更方便;表格化的测试资料档案编辑界面直观易用，列表化结果显示一目了然;USB接口满足资料存储的同时，提供更便捷的自动升级软体功能。U9036可广泛应用于马达定子、线圈及变压器等绕线元件的综合测试。
技术参数：

		直流电阻
测量范围		0.1mΩ~20kΩ（四线测量）
测量精度		0.1mΩ~200mΩ ±(0.1% ± 0.5mΩ) 200mΩ~20kΩ ±0.1%
		电感
测量参数		Ls（串联等效电感），Lp（并联等效电感）
测量频率		50Hz，60Hz，100Hz，120Hz，1kHz，10kHz，20kHz，40kHz，50kHz，100kHz
测量电平		0.1V，0.3V，1.0V
输出阻抗		恒定100Ω
基本精度		0.1%
显示范围		0.001uH~9.9999kH
		绝缘电阻
测量电压		0.100kV~1.000kV 精度：±(1.5% + 5字) 分辨率： 2V
测量范围		1MΩ~10GΩ
测量时间		0.3s~999.9s
基本精度		<500V 1 MΩ ∼1GΩ: ± (10% + 5 字) >=500V 1 MΩ ∼1GΩ: ± (5% + 5 字) 1GΩ ∼10 GΩ: ± (10% + 5 字)
		交直流耐压
测量电压		交流：0.050kV∼5.000kV 精度：±2%+5字直流：0.050kV∼6.000kV 精度：±2%+5字
泄漏电流		交流：0～30mA 直流：0~10mA
电弧检测		交流：1mA ~ 15mA 直流：1mA ~ 10mA
测量时间		0.3s~999.9s
基本精度		±2%
		层间短路
测量电压		100V~5000V，10V步进，±5%±10V
测量项目		面积，面积差，电晕，相位差，波形比对
重复精度		1%
		其他技术指标
测试通道		4~12可扩展
判别输出		PASS/FAIL显示，LED灯指示，蜂鸣器报警
报警音量		长高音，长低音，单短音，双短音，关闭
数据记录		1000组测量数据
存储器	内部	180组
	U盘	600组
接口		HANDLER（START,STOP,PASS,FAIL,EOM等） USB Device，RS232C USB Host（支持保存BMP、GIF、PNG和CSV文件，支持固件升级）

一般规格

温度 & 湿度		0°C - 40°C, £90%RH
电源要求	电压	198V - 242V or 99V - 121V
	频率	47.5Hz - 63Hz
功耗		≤300 VA
尺寸(W×H×D)		340mm×120mm×430mm
重量		约28kg
